Descripción

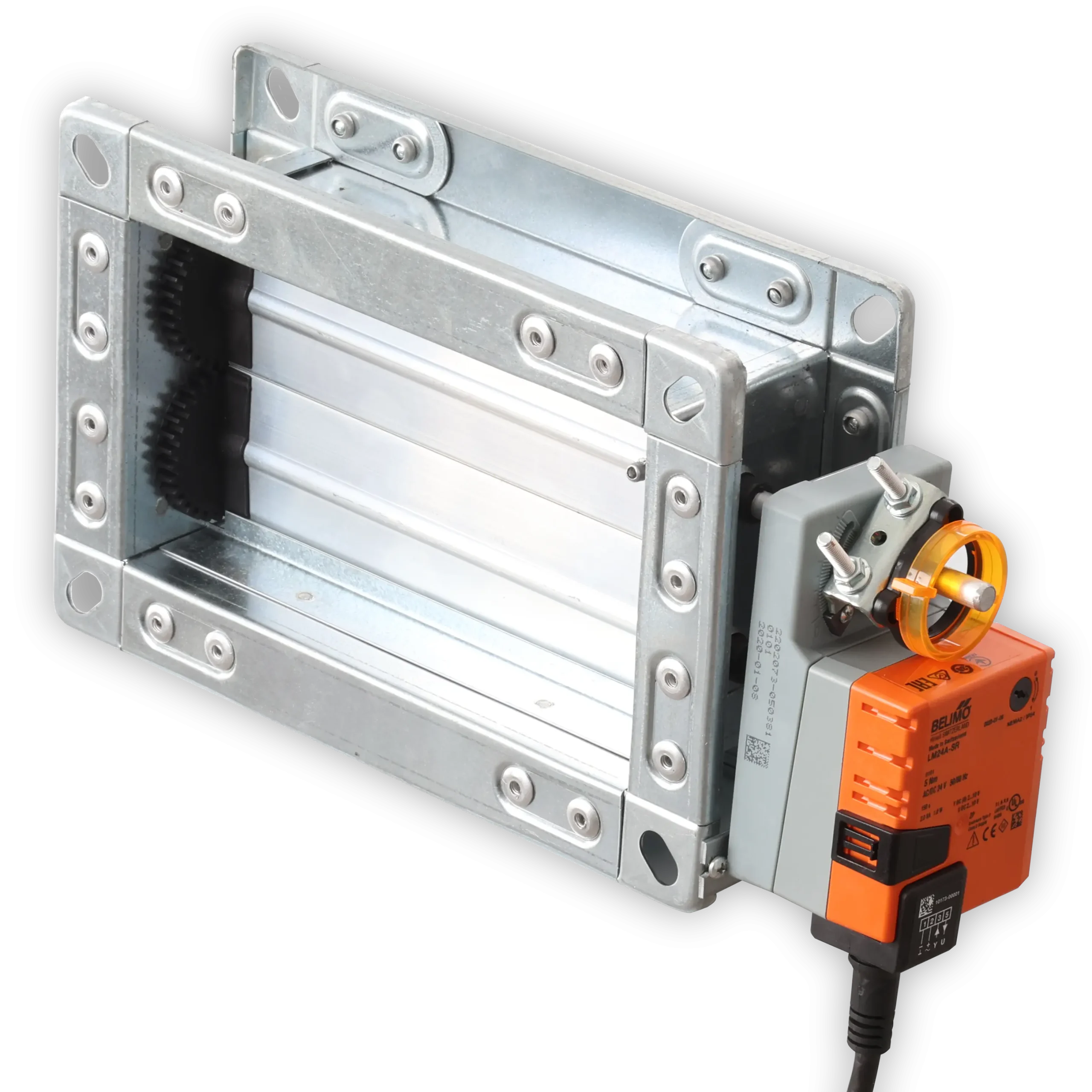

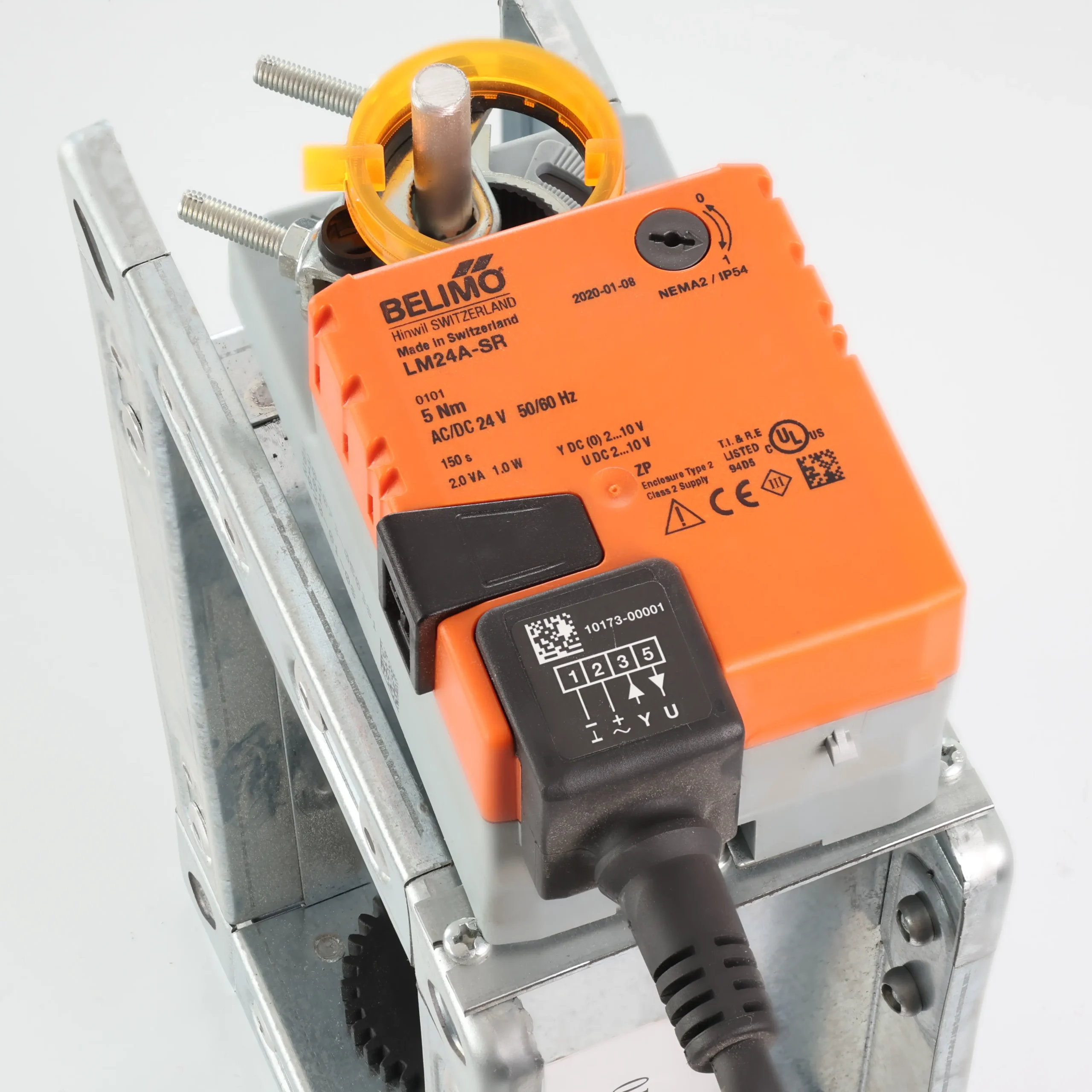

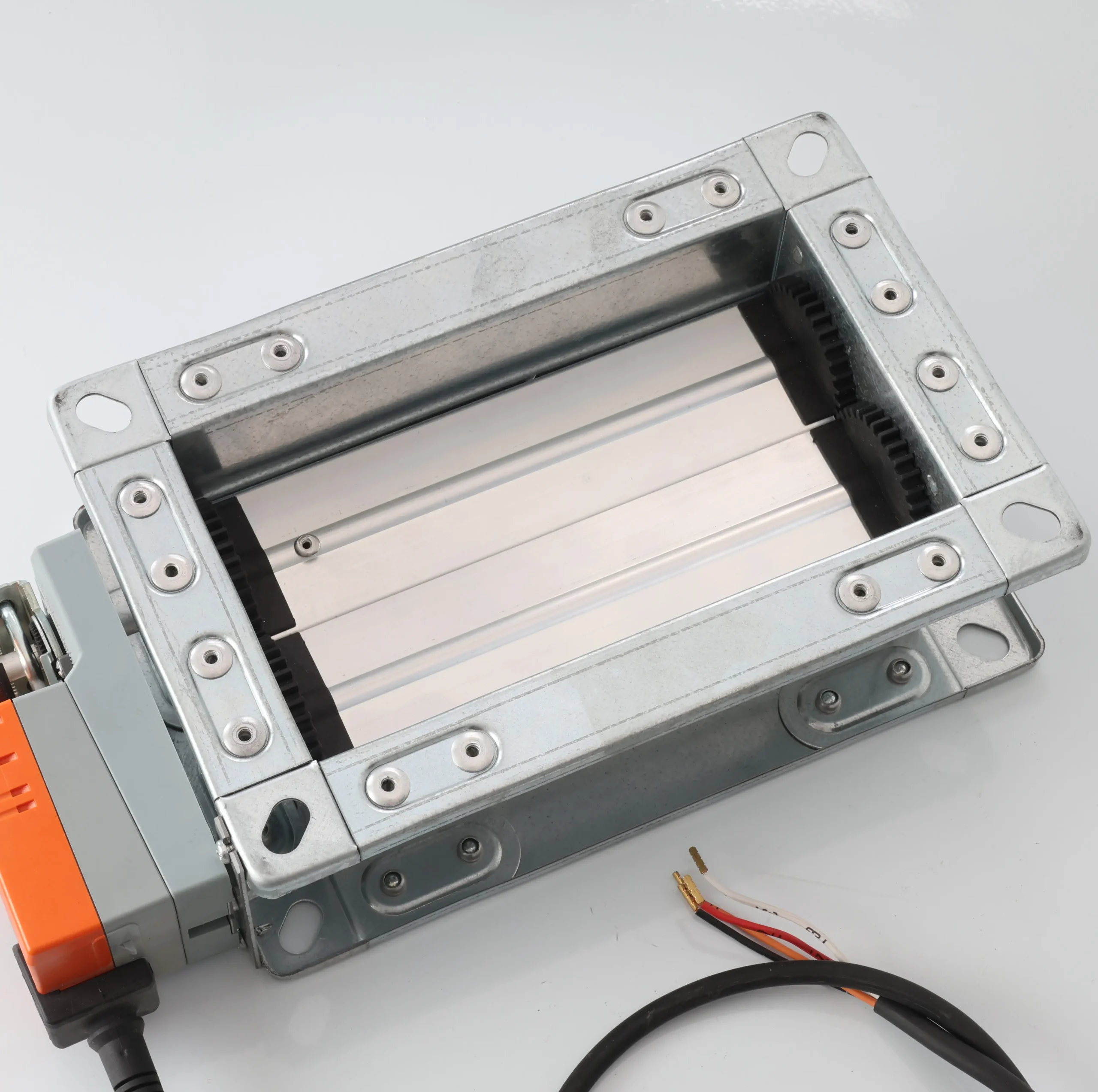

Compuerta de regulación motorizada con actuador/servomotor Belimo LM24A-SR: control proporcional de caudal preciso, instalación directa y sin mantenimiento en instalaciones VMC.
En instalaciones de climatización, ventilación y aire acondicionado, regular el caudal de aire de forma precisa es esencial para mantener el confort y la eficiencia energética. Cuando la compuerta no dispone de un actuador proporcional, la única opción es la apertura total o el cierre completo, lo que impide adaptar el flujo a las necesidades reales de cada zona. Esta compuerta motorizada incorpora el servomotor Belimo LM24A-SR, que responde a una señal analógica de 2…10 V para posicionarse en cualquier punto intermedio entre abierto y cerrado, con una precisión de ±5% en la posición. El resultado es un control continuo del caudal directamente desde el sistema de gestión del edificio (BMS) o desde un termostato con salida analógica.
Uno de los problemas más frecuentes en obra es la necesidad de operar manualmente una compuerta durante la puesta en marcha o ante un corte de suministro eléctrico. El Belimo LM24A-SR incorpora un pulsador de accionamiento manual que puede bloquearse en posición, lo que permite mantener la compuerta en cualquier apertura sin señal eléctrica. El sentido de giro del motor es seleccionable mediante interruptor, lo que facilita la adaptación a distintos esquemas de instalación sin modificar el cableado. La abrazadera universal acepta ejes de 6 a 20 mm, cubriendo la práctica totalidad de compuertas de regulación del mercado.
- Control proporcional 2…10 V: regula el caudal en cualquier punto entre 0% y 100% de apertura
- Señal de retroalimentación de posición: salida 2…10 V que confirma la posición real al BMS o controlador
- Par de giro de 5 Nm: capacidad para motorizar compuertas de hasta aprox. 1 m² de sección
- Accionamiento manual con bloqueo: operable sin tensión eléctrica durante puesta en marcha o emergencia
- Sentido de giro seleccionable: adaptable a cualquier esquema de instalación mediante interruptor 0/1
- Ángulo de giro ajustable hasta 95°: topes mecánicos regulables para limitar el recorrido según la aplicación
- Abrazadera universal 6…20 mm: compatible con la mayoría de ejes de compuerta del mercado
- IP54 / NEMA 2: protegido frente a polvo y proyecciones de agua en entornos industriales y terciarios
- Protección contra sobrecargas integrada: el actuador se detiene automáticamente al alcanzar el final de carrera, sin necesitar contacto limitador externo
- Temperatura de trabajo -30 °C a +50 °C: apto para salas técnicas con condiciones ambientales exigentes
