Como Instalar una válvula antirretorno

Instalar una válvula antirretorno en la salida de tu extractor de cocina o baño es una de las mejoras más sencillas que puedes hacer en casa para evitar que entre frío, calor o malos olores desde el exterior. En Ventiland te explicamos cómo hacerlo paso a paso, con los materiales correctos para cada situación.

El problema: frío, calor y olores que entran por el extractor

Imaginate que en tu casa nueva haces un agujero en la pared exterior y lo dejas abierto, así el aire exterior el aire del exterior entra libremente: en invierno enfría la cocina, en verano la calienta, y en edificios con conductos compartidos pueden llegar olores y ruidos de la calle o desde otros pisos. Eso es lo que pasa cuando el extractor de tu cocina está apagado, el conducto de ventilación queda abierto al exterior, el viento ejerce presión y las corrientes entran desde la campana de extracción. La solución a esto existe y es económica, una válvula antirretorno.
El problema generalizado es que no existe el criterio de instalarla cuando se construye la casa, no se tiene en cuenta como algo obligatorio, sino que se considera “un opcional” y acaba siendo la tarea del propietario investigar que modelo te hace falta y donde comprarla. El proceso no es complicado, pero hay un paso previo que muchos pasan por alto: medir bien la salida del extractor y entender qué tipo de conexión tiene.

Cómo instalar una válvula antirretorno paso a paso

Paso 1: identifica el tipo de conexión

Antes de comprar nada, hay que saber un poco sobre los conductos. Los diámetros más habituales en vivienda son Ø100, Ø125 y Ø150 mm. Esta medida indica la superficie interior libre por donde puede pasar el aire, osea un conducto de 150mm debe tener un diámetro interior libre, osea un hueco de 150mm o 15cm. Las salidas que podrás encontrar en los extractores pueden ser de dos tipos:

• Conexión hembra: la salida es exactamente igual a un trozo de conducto. En este caso, si medimos el hueco interior con una cinta métrica el diámetro será exactamente 100, 125 o 150mm . La forma exterior será lisa como un simple tubo.
• Conexión macho: la salida es un espigón que sobresale y no tiene forma de conducto liso, podría tener protuberancias o nervios y está diseñado para insertar en el interior de un conducto, NO ES UN CONDUCTO sino un manguito de conexión compatible con un tipo de conducto. Por ello si medimos el exterior de este elemento siempre será inferior a la medida del hueco que dejan los conductos, osea en el caso de una conexión de 125 podría tener 122 o incluso 120, de esta forma no tendrá problema a encajar en el interior de un conducto de 125mm.

Mediremos con una cinta métrica para saber que diámetro de referencia tiene el sistema de tu cocina y qué tipo de conexión (macho-hembra) tiene la campana de extracción. Apunta el número: todo lo demás depende de este dato.

Paso 2: planeamos como conectar los elementos

Tendremos que planear como conectar los elementos, hay que entender que las válvulas son elementos que encajan en el interior de los conductos, igual que hace un manguito de conexión, por ello si la campana sale con una conexión tipo macho, no es posible conectarlo directamente, necesitaremos primero convertirla en tipo hembra mediante la colocación de un trozo de conducto que sobresalga, en la salida de la campana y así la válvula podrá conectarse a ese trozo de concucto. En el caso de que la salida sea de tipo hembra, la instalación es directa y no hace falta disponer de trozos de conducto o instalar extensiones. La válvula puede instalarse directamente en el interior de la salida de la campana.

Paso 3: elige la versión de válvula antirretorno

En Ventiland disponemos de dos versiones según el tipo de instalación:

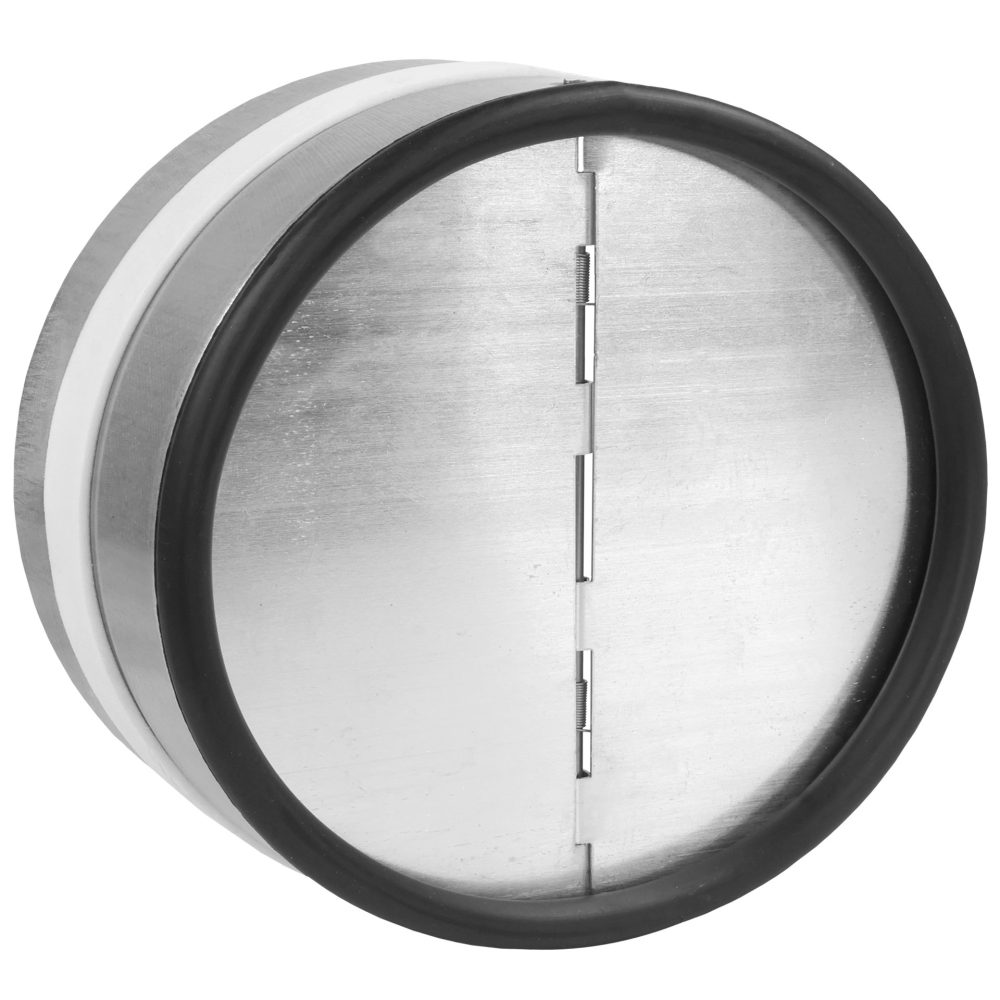

Conexión interior: Queda completamente insertada en el interior del conducto, invisible desde fuera. Es la opción que recomendamos en la mayoría de casos: más limpia visualmente y sin necesidad de cortar conductos.

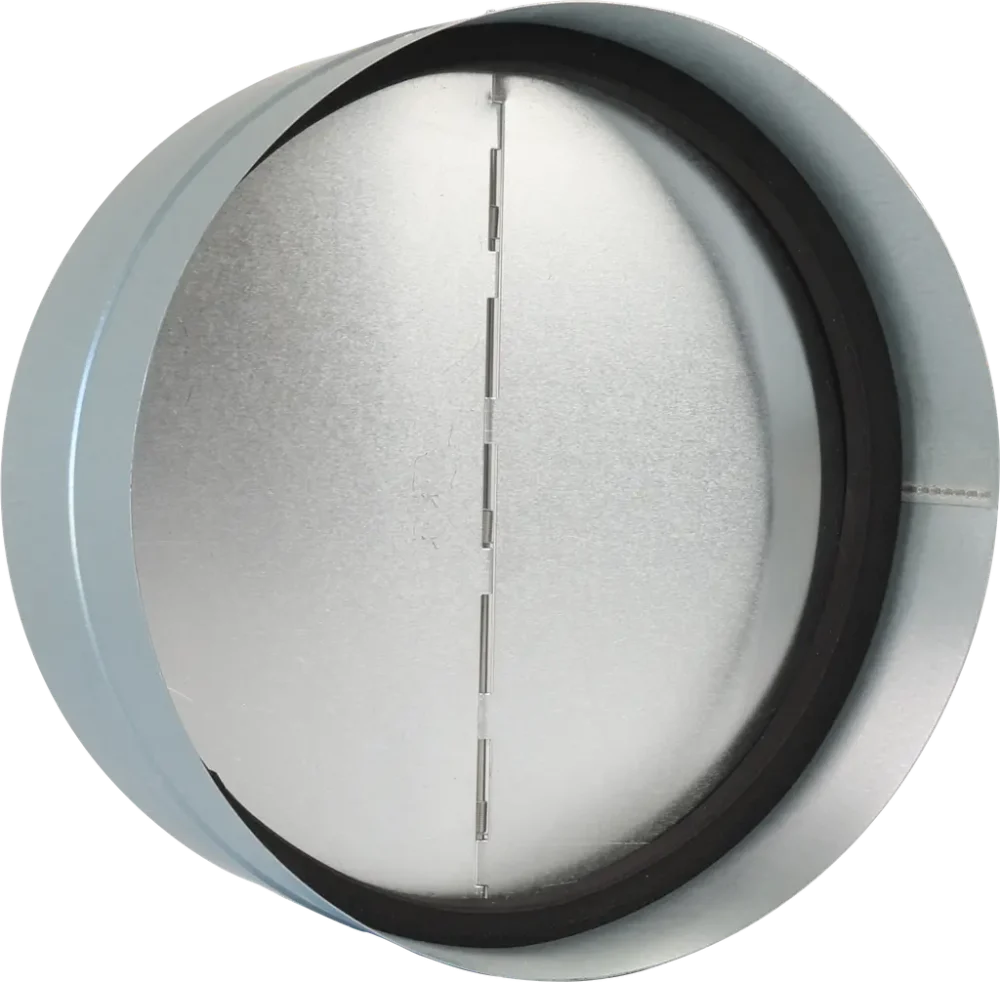

Conexión manguito: Se usa sobretodo en el caso de que la instalación no esté todavía completada y si la campana tiene salida tipo hembra, en este caso la válvula antiretorno tiene doble función, además de tapar el agujero cuando la campana está apagada, hace del accesorio de conexión y evita tener que utilizar manguitos para conectar el resto de conductos hasta la salida en la fachada. Si tienes la instalación ya completada esta ventaja no existe y requeriría un corte del conducto para intercalar la válvula.

Paso 4: coloca la válvula respentando el sentido del flujo

La válvula se abre en una dirección solamente, desde dentro hacia afuera, el aire exterior por mucho viento que haya no podrá abrir la compuerta, esto es una ventaja pero hay que tener en cuenta a la hora de colocarlo en qué dirección se abre la compuerta para que la campana pueda ejercer presión y abrir la compuerta de forma automática, si nos equivocamos, el humo no podrá salir nunca. Por ello es importante verificar la apertura de las compuertas y buscar la flecha del flujo impresa en el exterior de la válvula para que apunte hacia la dirección de salida.

Paso 5: conecta la salida y asegura la estanqueidad

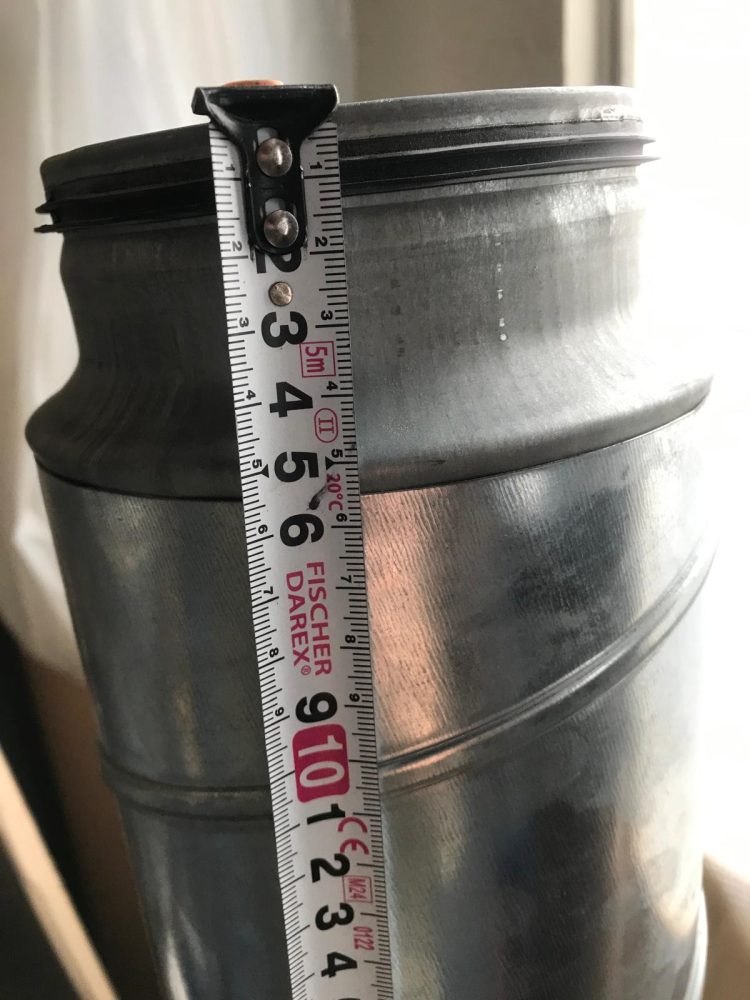

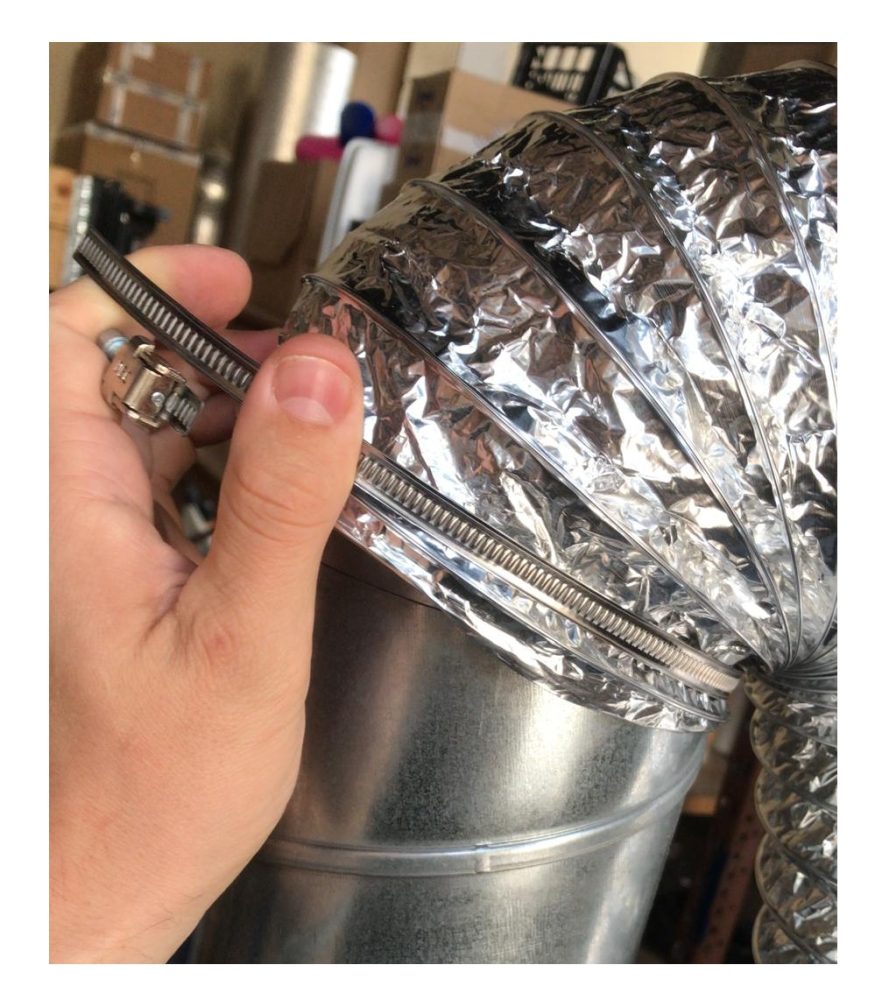

Una vez colocada la válvula, hay que conectar el resto de conductos que lleven los humos hacia el exterior, dependiendo de la instación podrían usarse conductos rígidos de acero, plásticos o flexibles. Lo ideal es que se use el mismo diámetro que el que tiene la campana, pero es posible que el resto de la instalación esté ya construido dentro de los muros y no podamos hacer nada, si el diámetro fuera distinto necesitas un elemento que permita cambiar de diámetro —por ejemplo, pasar de Ø150 a Ø125— añade un reductor entre la válvula y el conducto de salida. Los reductores suelen tener salida macho, igual que cualquier otro accesorio, sobre la que encaja perfectamente el flexible o cualquier conducto de salida. En el caso de usar conductos flexibles para garantizar que no haya fugas en la unión, utiliza una abrazadera regulable con tornillo sin fin. Este tipo de abrazadera ejerce una presión fuerte y uniforme, eliminando las pequeñas holguras que pueden generar fugas.

Conclusión: una instalación sencilla con un gran impacto

Medir bien, identificar el tipo de conexión y elegir la versión correcta de válvula son los tres pasos que marcan la diferencia. Con los materiales adecuados, la instalación se resuelve en menos de una hora y el resultado se nota desde el primer día: evitarás corrientes de aire, olores e incluso ruidos desde el exterior..
¿Tienes dudas sobre qué piezas necesitas para tu caso concreto? Consúltanos sin compromiso y te ayudamos a elegir.
